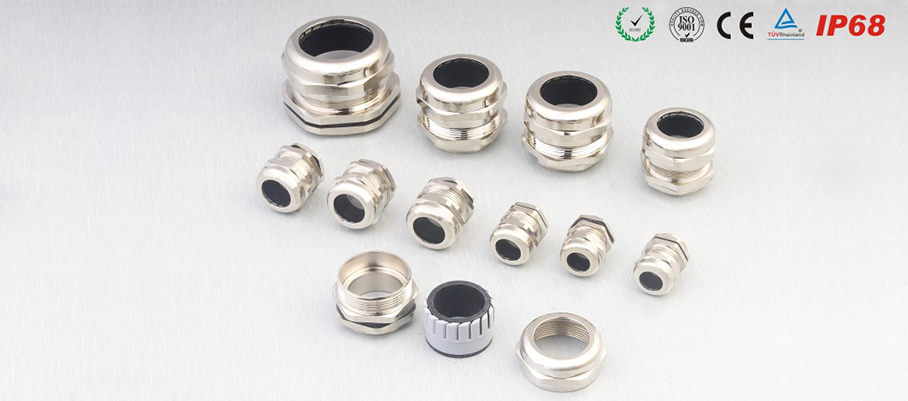

管制螺纹G型
产品介绍:
螺牙规格 : 管制 G型
产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃
螺纹长度：短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性：夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法 : 金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择：可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。

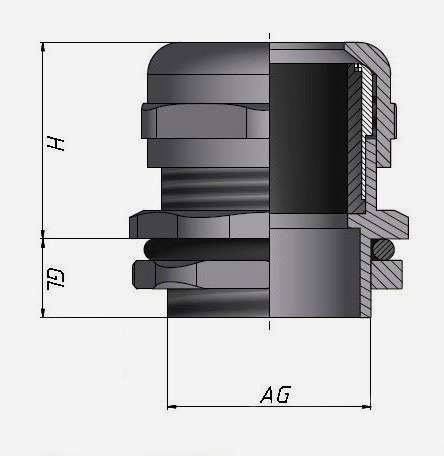

| 金属防水电缆接头 --管制螺纹G型系列 | |||||||
| 产品编号 | 螺纹规格AG | 适用电缆(mm) | 螺纹外径(mm) | 一英寸所含牙数 | 螺纹长度GL(mm) | 接合长度 H(mm) | 扳手径 size(mm) |
| JX-1/4A | G1/4 | 6.5-3 | 13.1 | 19 | 7 | 19 | 14 |
| JX-3/8A | G3/8 | 8-4 | 16.6 | 19 | 8 | 19 | 18 |
| JX-1/2A | G1/2 | 12-6 | 20.9 | 14 | 8 | 22 | 22 |
| JX-3/4A | G3/4 | 18-13 | 26.4 | 14 | 9 | 25 | 30 |
| JX-1A | G1 | 25-18 | 33.2 | 11 | 11 | 29 | 40 |
| JX-1-1/4A | G1-1/4 | 33-25 | 41.9 | 11 | 13 | 35 | 50 |
| JX-1-1/2A | G1-1/2 | 38-32 | 47.8 | 11 | 14 | 37 | 57 |
| JX-2A | G2 | 44-37 | 59.6 | 11 | 14 | 38 | 65 |
| JX-2-1/2A | G2-1/2 | 52-42 | 75.1 | 11 | 15 | 38 | 77 |
| JX-3A | G3 | 70-65 | 87.8 | 11 | 15 | 48 | 94 |
