公制螺纹M型系列

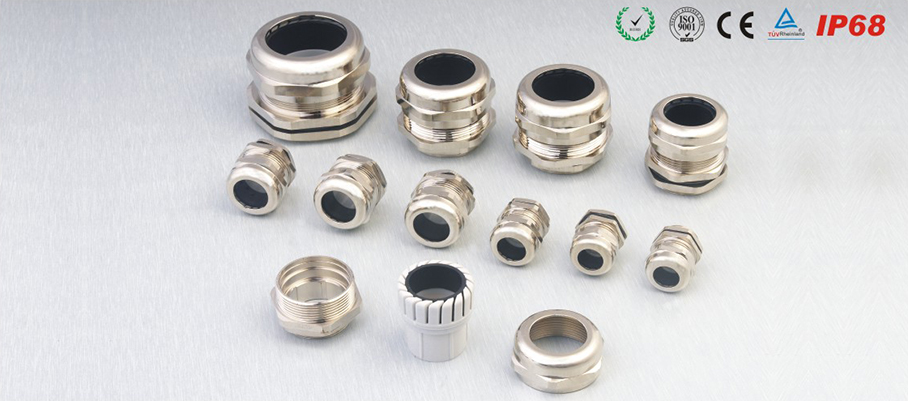

产品材质:接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA)制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证:IP68、ISo9000、TUV 。
防护等级:在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
工作温度:静态:-40℃到100℃，短时间达120℃。动态:-20℃到80℃，短时间达100°℃
螺纹长度:短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性:配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力特强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法:金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择:可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。
| 防爆型金属电缆接头公制螺纹M型 | ||||||||
| 产品编号 | 螺纹规格 | 适用电缆 | 螺纹外径 | 机板口径 | 螺纹长度 | 接合长度 | 扳手直径 | 包装 |
| AG | (mm) | (mm) | (mm) | GL(mm) | H(mm) | (mm) | (个/袋) | |
| JX-FB01 | M8*1 | 4-2 | 8 | 8-8.2 | 5 | 16 | 11 | 200 |
| JX-FB02 | M10*1 | 6-3 | 10 | 10-10.2 | 5 | 16 | 12 | 100 |
| JX-FB03 | M12*1.5 | 6.5-3 | 12 | 12-12.2 | 7 | 19 | 14 | 100 |
| JX-FB04 | M14*1.5 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 | 100 |
| JX-FB05 | M16*1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 | 100 |
| JX-FB06 | M18*1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 | 100 |
| JX-FB07 | M20*1.5 | 12-6 | 20 | 20-20.2 | 8 | 22 | 22 | 100 |
| JX-FB08 | M22*1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 | 100 |
| JX-FB09 | M24*1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 | 50 |
| JX-FB10 | M25*1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 | 50 |
| JX-FB11 | M25*1.5 | 18-13 | 25 | 25-25.2 | 9 | 27 | 30 | 50 |
| JX-FB12 | M27*1.5 （2） | 18-13 | 27 | 27-27.2 | 9 | 27 | 30 | 50 |
| JX-FB13 | M28*1.5 （2） | 18-13 | 28 | 28-28.2 | 9 | 27 | 30 | 50 |
| JX-FB14 | M30*1.5 （2） | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 | 50 |
| JX-FB15 | M32*1.5 （2） | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 | 25 |
| JX-FB16 | M33*1.5 （2） | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 | 30 |
| JX-FB17 | M36*1.5 （2） | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 | 20 |
| JX-FB18 | M37*1.5 （2） | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 | 20 |
| JX-FB19 | M40*1.5 （2） | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 | 16 |
| JX-FB20 | M40*1.5 （2） | 30-22 | 40 | 40-40.2 | 11 | 35 | 45 | 16 |
| JX-FB21 | M42*1.5 （2） | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 | 16 |
| JX-FB22 | M47*1.5 （2） | 33-25 | 47 | 47-47.2 | 11 | 37 | 50 | 12 |
| JX-FB23 | M48*1.5 （2） | 33-25 | 48 | 48-48.2 | 11 | 37 | 50 | 12 |
| JX-FB24 | M50*1.5 （2） | 38-32 | 50 | 50-50.2 | 12 | 37 | 55/57 | 9 |
| JX-FB25 | M54*1.5 （2） | 38-32 | 54 | 54-54.2 | 12 | 38 | 57 | 9 |
| JX-FB26 | M56*1.5 （2） | 38-32 | 56 | 56-56.2 | 12 | 38 | 57/59 | 9 |
| JX-FB27 | M60*1.5 （2） | 44-37 | 60 | 60-60.2 | 13 | 38 | 65 | 6 |
| JX-FB28 | M63*1.5 （2） | 44-37 | 63 | 63-63.2 | 13 | 38 | 65 | 6 |
| JX-FB29 | M64*1.5 （2） | 44-37 | 64 | 64-64.2 | 13 | 38 | 65/68 | 6 |
| JX-FB30 | M72*1.5 （2） | 52-42 | 72 | 72-72.2 | 15 | 42 | 77 | 4 |
| JX-FB31 | M75*1.5 （2） | 52-42 | 75 | 75-75.2 | 15 | 42 | 77 | 4 |
| JX-FB32 | M80*1.5 （2） | 62-55 | 80 | 80-80.2 | 15 | 45 | 90 | 4 |
| JX-FB33 | M88*1.5 （2） | 70-65 | 88 | 88-88.2 | 15 | 45 | 94 | 2 |
| JX-FB34 | M100*1.5 （2） | 84-78 | 100 | 100-100.2 | 15 | 45 | 110 | 1 |
